سیمکشی پیکسلی فول کالر یکی از مهمترین مراحل در اجرای تابلوهای تبلیغاتی مدرن به شمار میرود. امروزه استفاده از پیکسلهای فول کالر که با نامهای پوینت فول کالر یا لاسوگاسی فول کالر نیز شناخته میشوند، در ساخت حروف چلنیوم فول کالر، تابلوهای روان و نورپردازی نمای فروشگاهها کاربرد گستردهای پیدا کرده است. اجرای صحیح سیمکشی پیکسلی فول کالر نهتنها کیفیت نورپردازی را تضمین میکند، بلکه از بروز مشکلاتی مانند افت نور، اجرای نادرست افکتها و سوختن تجهیزات جلوگیری میکند. در این آموزش تخصصی از وبسایت ملزومات تابلوسازی مهر، تمام مراحل سیمکشی پوینت فول کالر بهصورت کاربردی و قابل اجرا برای تابلوسازان توضیح داده شده است.
پیکسلی فول کالر چیست و چرا سیمکشی آن اهمیت دارد؟
پیکسلی فول کالر نوعی ماژول نوری دیجیتال است که قابلیت نمایش رنگهای مختلف و اجرای افکتهای متنوع نوری را دارد. این پیکسلها معمولاً بهصورت ریسهای عرضه میشوند و هر پیکسل بهصورت مستقل قابل کنترل است. همین ویژگی باعث شده که در تابلوهای تبلیغاتی مدرن، بهخصوص تابلوهای پویا و چشمنواز، جایگاه ویژهای پیدا کنند. سیمکشی پیکسلی فول کالر در واقع ستون فقرات عملکرد صحیح این سیستم نوری است. اگر مسیر برق یا دیتا بهدرستی تشخیص داده نشود، افکتها اجرا نمیشوند یا پیکسلها بهصورت نامنظم روشن میشوند. در پروژههای بزرگ، حتی یک اشتباه کوچک در سیمکشی لاسوگاسی فول کالر میتواند باعث افت ولتاژ شدید و کاهش نور در انتهای ریسه شود.
ساختار سیمهای پیکسلی فول کالر در سری جدید
در مدلهای جدید پیکسلی فول کالر که امروزه بیشتر در بازار تابلوسازی استفاده میشوند، ورودی هر ریسه دارای چهار رشته سیم است. این طراحی جدید باعث افزایش انعطافپذیری در نصب شده اما در عین حال، نیاز به دقت بیشتری در سیمکشی دارد. در مدلهای جدید پیکسلی فول کالر، ورودی ریسه دارای چهار رشته سیم است که شناخت صحیح آنها برای اجرای درست سیمکشی اهمیت زیادی دارد. اگرچه چهار سیم در ساختار پیکسل وجود دارد، اما در سیمکشی استاندارد تنها سه سیم مورد استفاده قرار میگیرد.

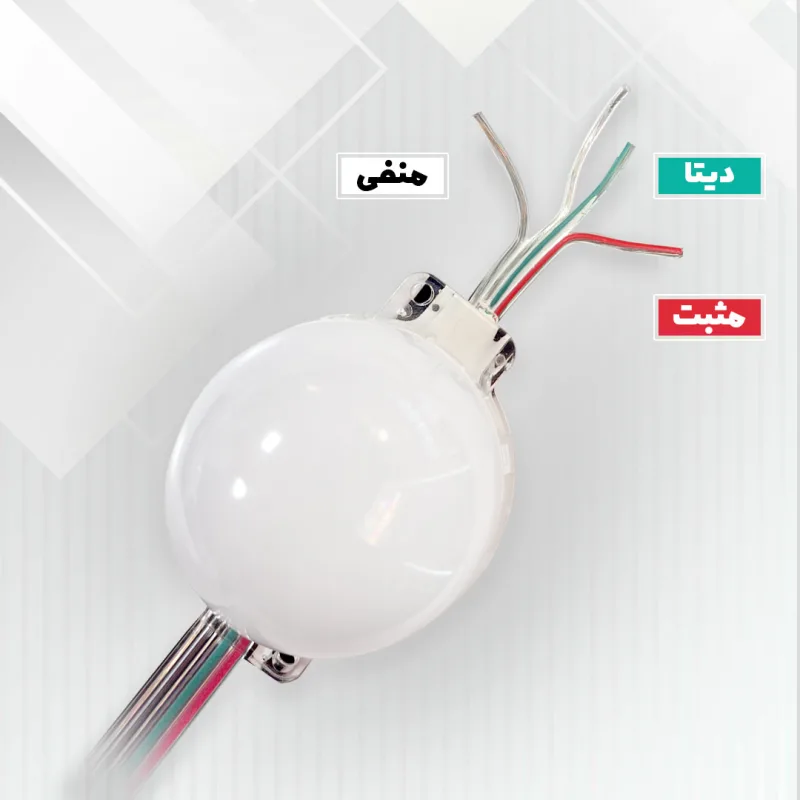

ساختار سیمها به شکل زیر است:
- سیم قرمز: مثبت (V+)
- سیم سبز: دیتا (DATA)
- سیم شفاف: منفی (GND)
- سیم شفاف دوم: رزرو (بدون استفاده)
سیم قرمز نشاندهنده ولتاژ مثبت است و معمولاً به ولتاژ ۲۴ ولت متصل میشود. سیم سبز وظیفه انتقال دیتا را بر عهده دارد و سیم شفاف مقابل قرمز بهعنوان منفی یا GND استفاده میشود. توجه به این جزئیات ساده، از بسیاری از مشکلات رایج در نصب پیکسلی فول کالر جلوگیری میکند.
نکته مهم: در سیمکشی پیکسلی فول کالر فقط از سیم مثبت، منفی و دیتا استفاده میشود و سیم رزرو نقشی در راهاندازی ندارد.
تشخیص مسیر دیتا در سیمکشی پوینت فول کالر
یکی از مهمترین نکات در سیمکشی پیکسلی فول کالر، تشخیص صحیح جهت ورود دیتا است. بر روی بدنه هر پیکسل فول کالر، یک فلش کوچک وجود دارد که جهت حرکت دیتا را نشان میدهد. این فلش مشخص میکند که دیتا از کدام سمت وارد پیکسل میشود و به پیکسل بعدی منتقل خواهد شد.
در سریهای جدید پیکسلهای چهار سیمه، ورودی دیتا معمولاً از سمت سوکت نری ریسه است. اگر سیمکشی دیتا برعکس انجام شود، پیکسلها روشن میشوند اما افکتها بهدرستی اجرا نخواهند شد. این اشتباه یکی از رایجترین خطاها در سیمکشی لاسوگاسی فول کالر است که بهراحتی با توجه به جهت فلش قابل پیشگیری است.
تجهیزات مورد نیاز برای سیمکشی پیکسلی فول کالر
برای اجرای اصولی سیمکشی پوینت فول کالر، استفاده از تجهیزات مناسب اهمیت زیادی دارد. منبع تغذیه یا ترانس باید متناسب با ولتاژ و جریان مصرفی پیکسلها انتخاب شود. انتخاب ترانس با آمپر بالاتر از مقدار مصرفی، یک توصیه فنی مهم در سیمکشی پیکسلی فول کالر است. این کار باعث میشود در مسیرهای طولانی یا پروژههای بزرگ، افت ولتاژ کمتری داشته باشید و نور پیکسلها یکنواخت باقی بماند.
در کنار منبع تغذیه، استفاده از کنترلر برای اجرای افکتهای حرفهایتر ضروری است. در پروژههای بزرگ، نقش کنترلر فقط ارسال دیتا است و تغذیه اصلی باید مستقیماً از ترانس تأمین شود.
منبع تغذیه (ترانس ۲۴ ولت)
منبع تغذیه نقش اصلی را در تأمین انرژی پیکسلها دارد. ولتاژ استاندارد پیکسلی فول کالر ۲۴ ولت است و هر ریسه ۳۰ عددی حدود ۴ آمپر مصرف دارد.
نکات فنی انتخاب ترانس:
- انتخاب ترانس با آمپر بالاتر از مصرف واقعی
- جلوگیری از افت ولتاژ در متراژهای بالا
- افزایش طول عمر پیکسلها
کنترلر پیکسلی فول کالر (برای افکتهای حرفهای)
کنترلر در سیمکشی لاسوگاسی فول کالر وظیفه ارسال دیتا و مدیریت افکتهای نوری را بر عهده دارد. استفاده از کنترلر اختیاری است، اما برای پروژههای حرفهای کاملاً توصیه میشود.
کنترلرهای پرکاربرد پیکسلی فول کالر:
نکته مهم: در پروژههای بزرگ، کنترلر فقط برای ارسال دیتا استفاده میشود و تغذیه اصلی باید مستقیم از ترانس تأمین شود.
مراحل عملی سیمکشی پیکسلی فول کالر
برای شروع سیمکشی لامپ پیکسلی فول کالر، ابتدا باید ریسه را آمادهسازی کنید. سوکت ابتدایی ریسه که معمولاً سمت نری است، برش داده میشود تا به سیمها دسترسی داشته باشید. سپس چهار رشته سیم را از هم جدا کرده و آماده اتصال میکنید.
در مرحله بعد، شناسایی دقیق سیمها اهمیت زیادی دارد. سیم قرمز بهعنوان مثبت ۲۴ ولت، سیم شفاف مقابل آن بهعنوان منفی و سیم سبز بهعنوان دیتا شناخته میشود. سیم شفاف باقیمانده در این مرحله کنار گذاشته میشود و استفادهای ندارد.
پس از شناسایی سیمها، نوبت به اتصال برق میرسد. با اتصال مثبت و منفی ترانس به سیمهای مربوطه در پیکسلی فول کالر، پیکسلها بلافاصله روشن میشوند. دلیل این موضوع وجود دیتای بکاپ داخلی در پیکسلهای فول کالر است که بدون نیاز به کنترلر، چند افکت پیشفرض را اجرا میکنند.
اتصال دیتا و استفاده از کنترلر در لاسوگاسی فول کالر
اگر هدف شما اجرای افکتهای حرفهایتر و کنترل دقیقتر نورپردازی است، باید از کنترلر استفاده کنید. در این مرحله از سیمکشی پوینت فول کالر، توجه داشته باشید که مثبت و منفی کنترلر به ریسه متصل نمیشود. تنها سیم دیتا از کنترلر به سیم دیتای پیکسل فول کالر وصل خواهد شد. با این اتصال ساده، امکان تغییر افکتها، تنظیم سرعت حرکت نور و شخصیسازی کامل نورپردازی فراهم میشود. این روش، هم ایمنتر است و هم باعث افزایش طول عمر کنترلر و پیکسلها میشود.
سیمکشی پیکسلی فول کالر در متراژ بالا و جلوگیری از افت ولتاژ
در پروژههایی که تعداد پیکسلها زیاد است، افت ولتاژ یکی از چالشهای اصلی محسوب میشود. این مشکل معمولاً باعث کمنور شدن پیکسلها در انتهای ریسه میشود و جلوه بصری تابلو را کاهش میدهد. راهحل اصولی در سیمکشی لاسوگاسی فول کالر، استفاده از پاور اینجکشن است. در این روش، یک مسیر مثبت و منفی جداگانه از ترانس به انتهای ریسه کشیده میشود تا ولتاژ بهصورت یکنواخت در کل مسیر توزیع شود. اجرای صحیح این تکنیک، کیفیت نورپردازی را به شکل قابل توجهی افزایش میدهد.
برش و افزایش ریسه در سیمکشی پوینت فول کالر
یکی از مزایای مهم پیکسلی فول کالر، قابلیت برش از هر نقطه است. پس از برش، میتوانید ریسه را مجدداً به ریسه دیگر متصل کنید، به شرط آنکه جهت فلش دیتا رعایت شود. ریسهها معمولاً دارای سوکتهای نری و مادگی آماده هستند که کار اتصال را سادهتر میکند. این ویژگی باعث میشود سیمکشی پیکسلی فول کالر برای پروژههای سفارشی و با ابعاد خاص، بسیار انعطافپذیر باشد و محدودیتی در طراحی ایجاد نکند.
تفاوت سایز پیکسلی فول کالر و تأثیر آن در سیمکشی
پیکسلی فول کالر در سایزهای مختلفی مانند پیکسلی فول کالر ۳ سانتیمتر و پیکسلی فول کالر ۵ سانتیمتر تولید میشود تا امکان استفاده در پروژههای متنوع تابلوسازی فراهم شود. تفاوت این سایزها بیشتر به ظاهر و کاربرد پروژه مربوط است و از نظر فنی، هیچ تغییری در اصول سیمکشی پیکسلی فول کالر ایجاد نمیکند.
نکات مهم درباره تفاوت سایز پیکسلی فول کالر:
- پیکسلی فول کالر ۳ سانتی و ۵ سانتی فقط از نظر ابعاد فیزیکی با هم تفاوت دارند
- ولتاژ کاری در هر دو مدل کاملاً یکسان است
- مسیر انتقال دیتا در هر دو سایز مشابه بوده و جهت فلش دیتا تفاوتی ندارد
- روش اتصال مثبت، منفی و دیتا در سیمکشی پیکسلی فول کالر بدون تغییر باقی میماند
از نظر اجرایی، تابلوسازانی که با سیمکشی پیکسلی فول کالر آشنایی دارند، میتوانند بدون نیاز به تغییر در روش نصب، از هر دو سایز پیکسل استفاده کنند. کنترلرهای فول کالر و منابع تغذیه نیز برای هر دو سایز یکسان هستند و محدودیتی در انتخاب تجهیزات ایجاد نمیشود.
کاربرد سایزهای مختلف پیکسلی فول کالر در پروژهها
پیکسلی فول کالر ۵ سانتی برای تابلوهای بزرگ، نماهای تبلیغاتی و فضاهایی که از فاصله دور دیده میشوند مناسبتر است، همچنین پیکسلی فول کالر ۳ سانتی گزینهای ایدهآل برای حروف ریز، طرحهای ظریف و نورپردازی با تراکم بالا محسوب میشود. در هر دو حالت، اصول سیمکشی پیکسلی فول کالر کاملاً ثابت و استاندارد است در نتیجه، انتخاب سایز پیکسلی فول کالر به طراحی تابلو، ابعاد پروژه و فاصله دید مخاطب بستگی دارد و هیچ تأثیری بر سیمکشی پیکسلی فول کالر، نوع کنترلر یا منبع تغذیه ندارد. این ویژگی باعث شده است که پیکسلی فول کالر در سایزهای مختلف، همچنان یکی از منعطفترین و پرکاربردترین منابع نور در صنعت تابلوسازی مدرن باشد.
جمعبندی نهایی
سیمکشی پیکسلی فول کالر اگر بهصورت اصولی و استاندارد انجام شود، نقش بسیار مهمی در افزایش طول عمر پیکسلها، اجرای صحیح افکتها و جلوگیری از آسیب به تجهیزات دارد. رعایت جهت دیتا، انتخاب منبع تغذیه مناسب و استفاده صحیح از کنترلر، سه عامل کلیدی در نصب حرفهای پوینت فول کالر محسوب میشوند. این آموزش با هدف کمک به تابلوسازانی تهیه شده که بهدنبال اجرای تمیز، حرفهای و بدون ریسک پروژههای نورپردازی هستند. در وبسایت ملزومات تابلوسازی مهر میتوانید تمامی تجهیزات مورد نیاز برای سیمکشی لاسوگاسی فول کالر، از جمله پیکسل، کنترلر و منبع تغذیه را با اطمینان تهیه کنید و پروژههای خود را با کیفیتی بالاتر اجرا نمایید.
