تابلوهای LED به ظاهر ساده هستند، اما جزئیات فنی پشت هر تابلو، کیفیت نوردهی، طول عمر و ایمنی آن را مشخص میکند. یکی از چالشهای اصلی تابلوسازان، اشتباه رایج در سیمکشی ترانس تابلو LED است که معمولاً باعث میشود تمام بار تابلو به یک خروجی ترانس متصل شود. این کار مشکلات جدی ایجاد میکند: افت ولتاژ، داغ شدن ترمینالها، کاهش نور و حتی آسیب به ترانس. با رعایت اصول سیمکشی، میتوان از این مشکلات جلوگیری کرد و تابلوهایی با عملکرد پایدار، نور یکنواخت و طول عمر بالا داشت.
ترانس تابلو LED و دلیل وجود چند خروجی
خوب است بدانید، یکی از اشتباهات رایج در سیمکشی ترانس تابلو LED مربوط به عدم آگاهی از عملکرد چند خروجی ترانس ۱۲ و ۲۴ ولت است. بسیاری از تابلوسازان، تمام بار تابلو را به یک خروجی متصل میکنند و تصور میکنند هر خروجی جریان جداگانه تولید میکند، در حالی که واقعیت این است که همه خروجیها از یک منبع تغذیه مشترک تغذیه میشوند. هدف اصلی این خروجیها، تقسیم جریان بین بخشهای مختلف تابلو است تا جریان بهطور یکنواخت بین مسیرها پخش شود و از داغ شدن ترمینالها، افت ولتاژ و آسیب به ترانس جلوگیری گردد. به زبان ساده، خروجیهای متعدد ترانس ۱۲ و ترانس ۲۴ ولت برای افزایش پایداری، ایمنی و طول عمر تابلو طراحی شدهاند و نه برای تولید جریان اضافی. رعایت این نکته، یکی از کلیدیترین راهها برای پیشگیری از اشتباه رایج در سیمکشی ترانس تابلو LED و داشتن تابلوهای LED پایدار و با عملکرد حرفهای است.

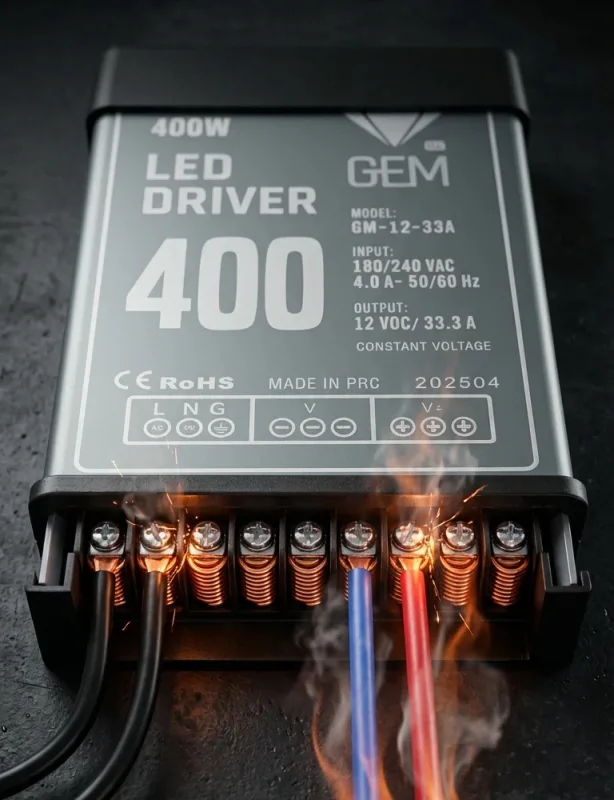

اشتباه رایج در سیمکشی ترانس تابلو LED
یکی از شایعترین اشتباهات در تابلوهای LED، اتصال تمام ماژولها به یک خروجی ترانس است. این اشتباه میتواند مشکلات زیر را ایجاد کند:
- افزایش مقاومت تماس در ترمینالها
- افزایش حرارت طبق رابطه توان حرارتی P=I2×R
- افت ولتاژ در مسیر سیمها و اتصالات
- کاهش نور LEDها و روشنایی نامتعادل
- داغ شدن ترانس و کاهش طول عمر آن
در واقع، وقتی جریان کل تابلو از یک خروجی عبور کند، نتیجه چیزی جز گرما، افت ولتاژ و خرابی تدریجی نخواهد بود. این همان اشتباه رایج در سیمکشی ترانس تابلو LED است که بسیاری از تابلوسازان حتی حرفهای آن را نادیده میگیرند.
راهکار اصولی سیمکشی ترانس تابلو LED
برای جلوگیری از اشتباه رایج در سیمکشی ترانس تابلو LED و مشکلات ناشی از آن، تقسیم صحیح بار بین خروجیهای ترانس ضروری است. رعایت این اصول باعث میشود جریان هر خروجی بهطور یکنواخت توزیع شود، حرارت ترمینالها کاهش یابد و تابلو با عملکرد پایدارتر و طول عمر بیشتر کار کند. با این روش، تابلو نه تنها از آسیبهای احتمالی محافظت میشود، بلکه نوردهی یکنواخت و عملکرد حرفهای آن تضمین میگردد.
روشهای پیشنهادی:
- تقسیم بار تابلو: بخشهای مختلف تابلو مانند حروف، رنگها یا نواحی متفاوت را روی خروجیهای جداگانه ترانس قرار دهید.
- انتخاب سیم مناسب: سطح مقطع سیم باید با جریان عبوری هماهنگ باشد؛ هرچه جریان بیشتر باشد، سیم ضخیمتر لازم است.
- اتصالات با کیفیت: مقاومت تماس را کاهش داده و از افزایش حرارت جلوگیری میکند.
- کنترل دمای ترمینالها: بعد از ۳۰ دقیقه روشن شدن تابلو، دمای ترمینالها را بررسی کنید. داغی زیاد نشانه بارگذاری بیش از حد یک خروجی است.
با رعایت این نکات، جریان در هر ترمینال کاهش مییابد، دمای عملیاتی پایین میآید، افت ولتاژ کمتر میشود و تابلوها پایداری بیشتری خواهند داشت.
نگاه علمی به حرارت و افت ولتاژ
از منظر علمی، یکی از پیامدهای اشتباه رایج در سیمکشی ترانس تابلو LED، عبور جریان زیاد از یک نقطه است که باعث افزایش توان تلفاتی روی اتصالات میشود:
Ploss=I2×Rc
که در آن RcR_cRc مقاومت تماس بین سیم و ترمینال است. به این ترتیب، اگر جریان دو برابر شود، حرارت تولید شده چهار برابر افزایش مییابد. این افزایش دما میتواند موجب ذوب پلاستیک اطراف ترمینال، شل شدن پیچها و بروز خرابیهای مرموز در تابلوهای LED شود. بنابراین، رعایت تقسیم بار مناسب و استفاده از سیم و اتصالات با کیفیت، نه تنها یک توصیه فنی، بلکه یک الزام علمی برای عملکرد پایدار و طول عمر بالای تابلوهای LED است.
مثال عملی از تقسیم بار ترانس
فرض کنید یک تابلو LED بزرگ با ۴۰ ماژول دارید و ترانس آن دو خروجی مثبت دارد. اگر تمام ماژولها را به یک خروجی وصل کنید، جریان هر ماژول زیاد شده و ترمینال داغ میشود. اما اگر ۲۰ ماژول روی هر خروجی تقسیم شوند، جریان در هر مسیر کاهش مییابد و دما پایین میآید. این مثال ساده نشان میدهد که رعایت اصول سیمکشی و تقسیم بار، تابلو را از آسیب محافظت میکند و اشتباه رایج در سیمکشی ترانس تابلو LED را رفع میکند.
نکات حرفهای برای تابلوهای بزرگ
برای تابلوهای بزرگ و پیچیده، یکی از مهمترین نکات جلوگیری از اشتباه رایج در سیمکشی ترانس تابلو LED، استفاده از چند ترانس کوچک بهصورت موازی همراه با تقسیم بار است. این روش باعث میشود جریان تابلو به شکل یکنواخت بین مسیرهای مختلف توزیع شود و از داغ شدن ترمینالها و افت ولتاژ جلوگیری گردد. در صورتی که استفاده از یک ترانس بزرگ اجتنابناپذیر باشد، توصیه میشود خروجیهای آن بهصورت متقارن بین بخشهای مختلف تابلو تقسیم شوند. رعایت این نکات، دمای تابلو را کنترل کرده، عملکرد پایدار ایجاد میکند و طول عمر تابلو را به طور چشمگیری افزایش میدهد.
| نکته | روش اشتباه | روش صحیح |
|---|---|---|
| نحوه سیمکشی | کل بار از یک خروجی | تقسیم بار بین خروجیها |
| جریان | زیاد در یک مسیر | پخششده بین مسیرها |
| حرارت | بالا | پایین |
| افت ولتاژ | زیاد | کنترلشده |
| عمر سیستم | کوتاه | طولانی |
نکات تکمیلی و تجربه تابلوسازان حرفهای
تجربه تابلوسازان حرفهای نشان میدهد که رعایت چند نکته کلیدی میتواند عملکرد تابلو LED را بهطور چشمگیری بهبود بخشد و طول عمر سیستم را افزایش دهد. یکی از مهمترین موارد برای جلوگیری از مشکلات تابلو، آگاهی از اشتباه رایج در سیمکشی ترانس تابلو LED است. این نکات شامل انتخاب تجهیزات مناسب، طراحی دقیق سیمکشی و بررسی دورهای تابلو است.
- استفاده از سیم و ترمینال با کیفیت: یکی از عوامل اصلی بروز مشکلات در تابلوهای LED، استفاده از سیم و ترمینال نامرغوب است. جنس نامرغوب باعث افزایش مقاومت تماس و تولید حرارت بیش از حد میشود که به مرور زمان میتواند منجر به سوختگی ترمینالها و آسیب به ترانس شود. تابلوسازان حرفهای توصیه میکنند از سیمهای مسی با پوشش عایق استاندارد و ترمینالهای مرغوب با توان تحمل جریان مناسب استفاده کنید. این کار نه تنها از نظر ایمنی مهم است، بلکه باعث افزایش پایداری تابلو و کاهش افت ولتاژ نیز میشود.
- تقسیم خروجیها برای تابلوهای رنگی: در تابلوهای چند رنگ، بهترین روش این است که هر رنگ یا هر بخش نوری تابلو روی خروجی جداگانه ترانس قرار گیرد. این کار باعث میشود جریان در هر مسیر یکنواخت باشد و از نوسان نور و کاهش روشنایی جلوگیری کند. برای مثال، اگر تابلو شامل سه رنگ اصلی قرمز، سبز و آبی باشد، هر رنگ بهتر است به خروجی مخصوص خود متصل شود. با این کار، نوردهی یکنواخت شده و تابلو از نظر بصری حرفهایتر به نظر میرسد.
- کاهش فاصله بین ترانس و ماژولها در تابلوهای طولانی: یکی از اشتباه رایج در سیمکشی ترانس تابلو LED در تابلوهای طولانی، بیتوجهی به طول مسیر سیم بین خروجی ترانس و ماژولها است. طول زیاد سیم میتواند باعث افت ولتاژ و روشنایی نامتعادل شود. تابلوسازان حرفهای توصیه میکنند مسیر سیم کوتاه و مستقیم باشد و در صورت نیاز از سیم با سطح مقطع بزرگتر استفاده شود تا تابلو نور یکنواخت و عملکرد پایدار داشته باشد.
- بررسی دورهای دما و اتصالات: یکی دیگر از نکات کلیدی، بررسی منظم دما و اتصالات تابلو است. حتی با سیمکشی اصولی، تغییرات محیطی یا فرسودگی تدریجی اتصالات میتواند باعث ایجاد حرارت و افت ولتاژ شود. تابلوسازان حرفهای توصیه میکنند حداقل هر شش ماه یک بار دمای ترمینالها و وضعیت اتصالات را بررسی کنید. هر نشانه داغی یا شل شدن پیچها باید فوراً رفع شود تا از آسیبهای پنهان جلوگیری شود.
- اهمیت برنامهریزی و طراحی مسیر سیمکشی: طراحی مسیر سیمکشی تابلو پیش از نصب، یکی از عوامل موفقیت در تابلوهای حرفهای است. تابلوسازان حرفهای مسیرهای سیم را طوری طراحی میکنند که جریان بهصورت متوازن بین خروجیها تقسیم شود، سیمها از مسیرهای شلوغ یا نقاط حرارتزا عبور نکند و اتصالات به راحتی قابل دسترسی و سرویس باشند. این کار باعث میشود در صورت بروز مشکل، تعمیرات سریعتر و آسانتر انجام شود.
- انتخاب ترانس مناسب و همخوانی با بار تابلو: انتخاب ترانس با توان مناسب نسبت به بار تابلو، نکتهای کلیدی است که بسیاری از افراد آن را نادیده میگیرند. استفاده از ترانس ضعیف یا نزدیک به ظرفیت حداکثر باعث افزایش حرارت، افت ولتاژ و کاهش طول عمر تابلو میشود. تابلوسازان حرفهای همیشه ترانس با ظرفیت ۲۰ تا ۳۰ درصد بالاتر از جریان کل تابلو انتخاب میکنند تا در شرایط پیک بار نیز تابلو بدون مشکل کار کند.
- مستندسازی و ثبت طراحی تابلو: یکی دیگر از توصیههای حرفهای، مستندسازی دقیق طراحی سیمکشی تابلو است. ثبت اینکه هر ماژول به کدام خروجی متصل شده، طول سیمها، سطح مقطع و نوع ترمینالها، باعث میشود در آینده تعمیر و نگهداری تابلو بسیار سادهتر شود و از اشتباهات رایج در سیمکشی تابلو LED جلوگیری شود.
نتیجهگیری نهایی
اشتباه رایج در سیمکشی ترانس تابلو LED میتواند به سرعت عملکرد تابلو را کاهش دهد و مشکلات متعددی مانند افت نور، داغ شدن ترمینالها، ناپایداری روشنایی و آسیب به ترانس ایجاد کند. برای داشتن تابلوهای LED پایدار و با طول عمر بالا، رعایت اصول سیمکشی ترانس، تقسیم مناسب بار بین خروجیها، استفاده از سیم و اتصالات با کیفیت و کنترل منظم دمای ترمینالها ضروری است. یک تابلو حرفهای تنها با ظاهر زیبا شناخته نمیشود؛ بلکه سیمکشی دقیق و اصولی پشت تابلو نشانه واقعی از دانش و مهارت تابلوساز است. در این مقاله از ملزومات تابلوسازی مهر، به بررسی مهمترین اشتباهات رایج در سیمکشی منبع تغذیه تابلو LED و راهکارهای اصولی برای پیشگیری از آنها پرداختیم تا تابلوهایی با نور یکنواخت، عملکرد پایدار و عمر طولانی ایجاد کنید.
